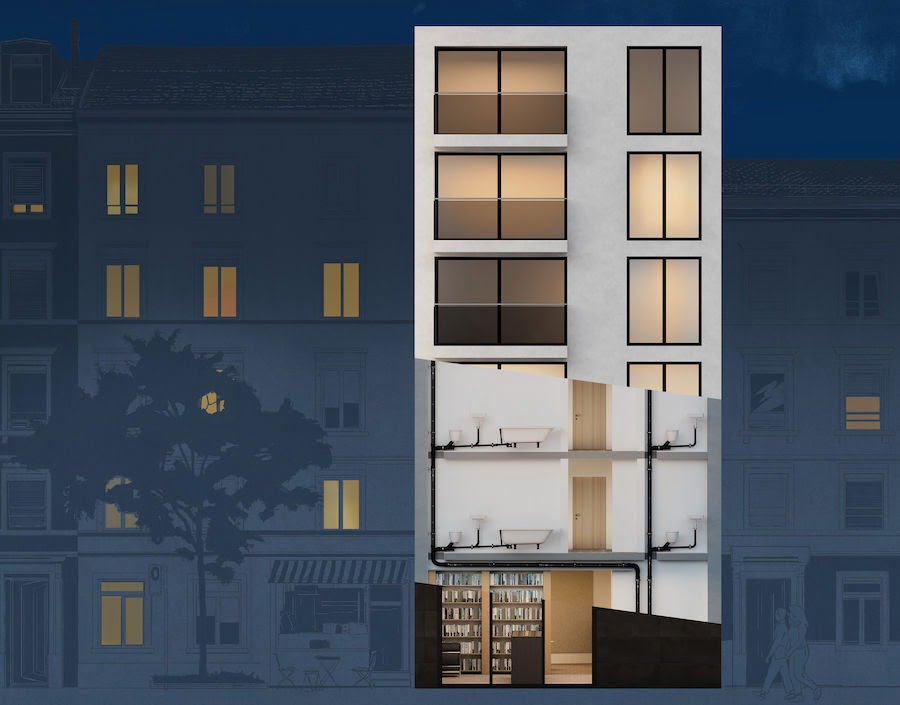

Geberit heeft een nieuw afvoersysteem ontwikkeld, genaamd Silent-Pro SuperTube, dat zorgt voor een betrouwbare waterafvoer in hogere gebouwen. Het systeem maakt gebruik van drie belangrijke fittingen: het Geberit Silent-Pro SuperTube Carve T-stuk, de BottumTurn bocht en de BackFlip bocht.

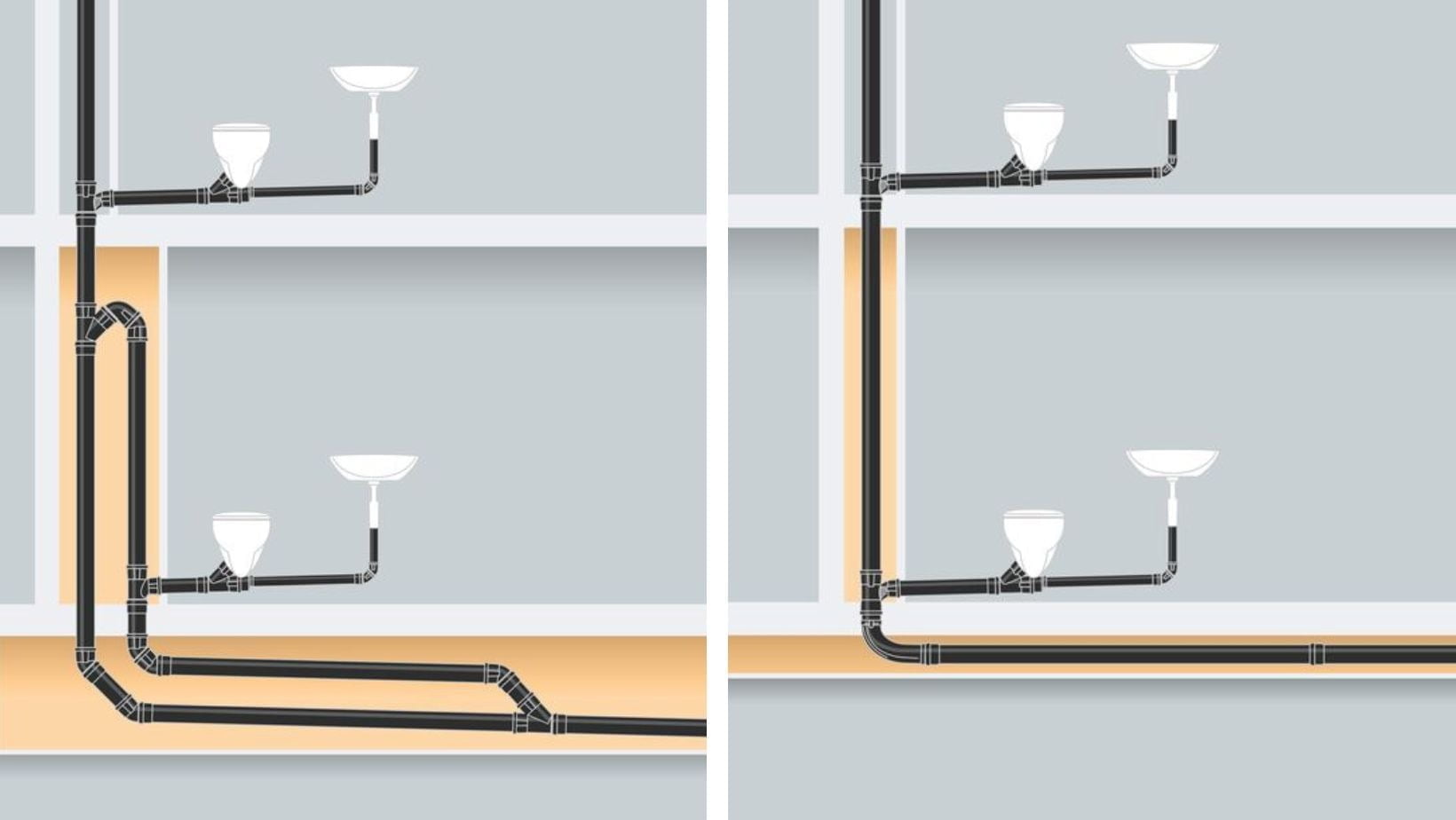

Het ontwerpen van waterafvoersystemen in hoge gebouwen is vaak lastig vanwege de benodigde ruimte en complexiteit. Traditionele systemen vereisen extra leidingen, wat resulteert in grotere schachten. Om dit probleem aan te pakken en efficiënter ruimte te gebruiken, heeft Geberit de Silent-Pro fittingen met SuperTube-technologie ontwikkeld.
Deze nieuwe fittingen maken het mogelijk om afvoerleidingen te plaatsen zonder extra ruimte voor omloopleidingen. Hierdoor kunnen horizontale leidingen tot wel 6 meter in diameter 110 (d110) of 4 meter in diameter 90 (d90) zonder helling worden geplaatst. Dit biedt meer flexibiliteit en ruimte bij het plannen en ontwerpen van gebouwen.
De drie fittingen in het systeem zijn:
De drie fittingen in het systeem zijn:- Geberit Silent-Pro Carve T-stuk: Dit T-stuk leidt het afvalwater zijdelings in de standleiding, waardoor er ruimte ontstaat voor een stabiele luchtkolom. Dit verhoogt de afvoercapaciteit met 50% en elimineert de behoefte aan extra aansluitvrije zones.
- Geberit Silent-Pro BottomTurn bocht: Deze bocht breekt de waterstroom en verandert deze in een gelaagde stroming zonder de luchtkolom te verstoren, waardoor de impulsverliezen verminderen.
- Geberit Silent-Pro BackFlip bocht: Deze bocht herstelt de gelaagde stroming naar een ringvormige stroming zonder de luchtkolom te verstoren.
De voordelen van het Silent-Pro SuperTube afvoersysteem zijn:
- Vereenvoudigd ontwerp en installatieproces zonder extra aansluitvrije zones of omloopleidingen.
- Tot 50% hogere afvoercapaciteit in de standleiding.
- Minder materiaalgebruik.
- Ruimtebesparing dankzij kleinere schachten en het ontbreken van afschot in horizontale leidingen (tot 6 meter voor d110 en 4 meter voor d90).
